Плиты перекрытия — это железобетонные панели прямоугольной формы. Они принимают вертикальные нагрузки, равномерно передают их на несущие элементы здания — стены или колонны. Конструкция сочетает бетонный корпус, работающий на сжатие, а также стальную арматуру, воспринимающую изгибающие усилия. Заводское изготовление гарантирует качество ГОСТ, а монтаж готовых панелей с помощью крана позволяет ускорить строительство по сравнению с монолитным бетонированием.
Где применяются
Железобетонные плиты перекрытия — один из основных элементов строительства. Их используют для устройства межэтажных перекрытий, чердачных/подвальных уровней, а также для покрытия промышленных или технических объектов.
Основные направления:
- Гражданское, промышленное строительство;
- Перекрытия жилых домов, офисных/торговых комплексов;
- Производственные, складские здания;
- Перекрытия коллекторов, колодцев и инженерных систем;
- Дорожные, аэродромные покрытия.
Применение плит, выпускаемых по ГОСТ, снижает вероятность ошибок при строительстве, гарантирует расчетную надежность конструкции.
Виды и характеристики
Железобетонные плиты делят на несколько типов. Каждый вид имеет свои конструктивные особенности, область применения и требования по ГОСТ.
Сплошные
Полнотелые виды применяют в случаях, когда нужна высокая несущая способность, а также стойкость к деформациям. Например, они востребованы в крупнопанельном домостроении и на участках, где действуют локальные сосредоточенные нагрузки. Производство элементов регламентировано ГОСТ 12767-2016, который определяет область применения, требования к бетону/арматуре, допуски, координационные размеры.
По отраслевым данным, такие изделия весят больше пустотных аналогов. Масса сплошных элементов может изменяться от 4,3 до 7,1 тонны в зависимости от габаритов и толщины.
Ниже в таблице приведены несколько размеров тип перекрытия. Длины и ширины указаны в составе серий.
Марка (пример) | Длина, мм | Ширина, мм | Толщина, мм | Масса, т* | Расчетное усилие, кг/м² |
4П 3000×4800 | 3000 | 4800 | 160 | 3,6–4,2 | до 600 |
6П 3600×6000 | 3600 | 6000 | 160 | 5,0–6,0 | до 600 |
6ПТ 6000×3000 | 6000 | 3000 | 160 | 5,0–5,8 | до 600 |
*Масса ориентирована по диапазону для полнотелых изделий, уточняется по паспорту завода.
Пустотные
Плиты с продольными пустотами применяются при строительстве жилых/общественных зданий. Встречаются варианты с круглыми или грушевидными пустотами, которые снижают массу изделия, а также улучшают тепло- и звукоизоляцию. Производство регламентировано двумя стандартами: ГОСТ 9561-2016 (марки ПК/ПГ) и ГОСТ 26434-2015, где закреплены единые типы, размеры и параметры для жилищного строительства.
Стандартная толщина пустотных элементов составляет 220 мм. Конструкции могут опираться на две, три или четыре стороны, что отражается в маркировке. Например, ПК — двухопорные, ПКТ — трехопорные, ПКК — четырехопорные.
Расчетное усилие для большинства изделий принимается 800 кг/м², что обозначается индексом «8» в марке. Такой показатель обеспечивает надежность при эксплуатации в многоэтажных домах, общественных/административных зданиях.
В таблице привели примеры из линейки массового применения:
Обозначение | Длина, мм | Ширина, мм | Толщина, мм | Масса, кг | Расчетное усилие, кг/м² |
ПК 60‑12‑8 | 5980 | 1190 | 220 | 2100 | 800 |
ПК 60‑15‑8 | 5980 | 1490 | 220 | 2600–2800* | 800 |
ПК 72‑15‑8 | 7180 | 1490 | 220 | 3200–3500* | 800 |
ПК 90‑15‑8 | 8980 | 1490 | 220 | 4300–4500* | 800 |
* Масса зависит от конструкции пустот и арматуры, уточняется по паспорту.
Например, нужно узнать, сколько весит перекрытие из ПК 60-12-8. Смотрим в таблицу. Плита весит около 2,1 тонны, а панели длиной свыше 7 м могут достигать массы более 3 тонн. При подборе крана учитывают вес изделия с запасом и условия строповки. Сколько секций можно смонтировать за смену? Это зависит от организации работ.
Ребристые
Ребристые плиты перекрытия применяют в строительстве промышленных/общественных зданий, где нужны большие пролеты с повышенной прочностью. Производство регламентировано ГОСТ 21506-87 (высота 300 мм) и ГОСТ 27215-2013 (высота 400 мм). Такие элементы опирают на полки ригелей при шаге 6 метров. Конструкция выполняется предварительно напряженной, имеет продольные ребра, которые обеспечивают повышенную несущую способность.
В таблице привели размеры и характеристики типовых позиций:
Обозначение | Длина, мм | Ширина, мм | Высота, мм | Масса, кг | Допустимая нагрузка* |
3ПГ 6 | 5970 | 2980 | 300 | 2680 | по серии/марке |
4ПГ 6 | 5970 | 1490 | 300 | 1538 | по серии/марке |
Плита (ГОСТ 27215-2013) | 5650 | 2985 | 400 | 3000–3600** | проектная |
* Нагрузку уточняют по серии и марке.
** В зависимости от исполнения.
Облегченные
Плиты ПНО относятся к круглопустотным панелям толщиной 160 мм, рассчитанным на умеренные нагрузки. Их преимущество — меньшая масса по сравнению со стандартными плитными перекрытиями, что снижает давление на несущие стены. При этом сохраняются координационные размеры и общей геометрия здания.
В таблице привели примеры типоразмеров облегченных панелей:
Обозначение | Длина, мм | Ширина, мм | Высота, мм | Масса, т | Норм. нагрузка, кг/м² |
ПНО 35‑12‑8 | 3580 | 1190 | 160 | 0,92 | 800 |
ПНО 48‑10‑8 | 4780 | 990 | 160 | 1,10 | 800 |
ПНО 60‑10‑8 | 5980 | 990 | 160 | 1,43 | 800 |
ПНО 63‑12‑8 | 6280 | 1190 | 160 | 1,70 | 800 |
Для колодцев

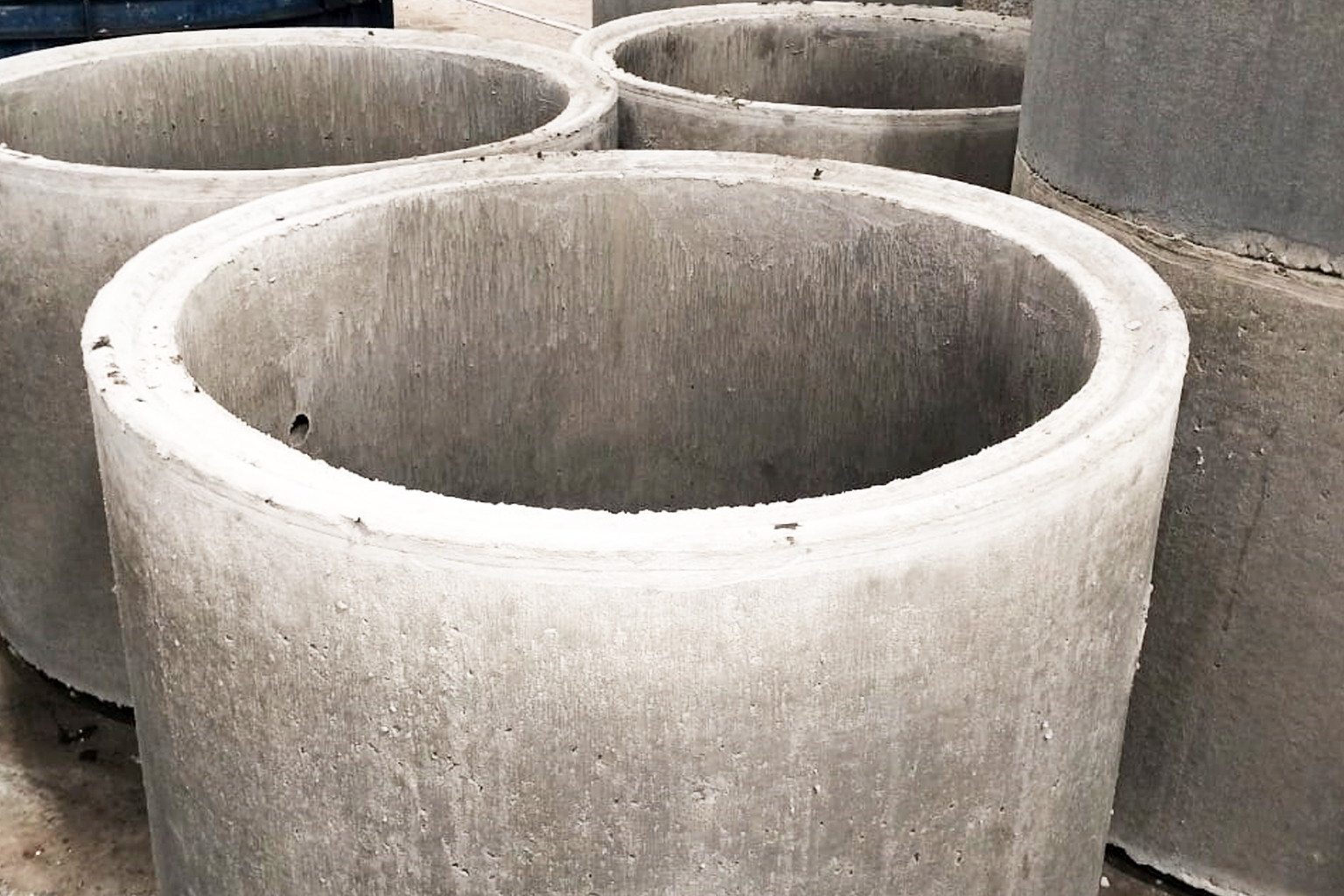

Плиты ПП (крышки) и ПН (днища) используют для перекрытия смотровых/канализационных колодцев. Они оснащаются технологическим отверстием под установку люка и выпускаются в типоразмерах, соответствующих стандартным кольцам диаметром 1,0; 1,5; 2,0 м и других типоразмеров.
Привели типовые позиции ПП:
Обозначение | Наружный диаметр, мм | Высота, мм | Отверстие под люк, мм | Масса, кг |
1ПП 10‑1 | 1160 | 100–150 | 700 | 250–280 |
1ПП 15‑1 | 1680 | 100–150 | 700 | 630–710 |
1ПП 20‑1 | 2200 | 150–160 | 700 | 1280–1380 |
Маркировка и расшифровка
Маркировка включает тип элементов, основные размеры (длину/ширину в дециметрах), расчетную нагрузку, а также дополнительные сведения об армировании или вариантах опирания.
Примеры:
- ПК 60-12-8 — многопустотная длиной около 5980 мм, шириной около 1190 мм, с расчетной нагрузкой 800 кг/м².
- ПБ 63-12-14 — безопалубочная многопустотная длиной около 6280 мм, шириной около 1190 мм, с несущей способностью 1400 кг/м².
- ПНО 48-10-8 АтV — облегченная панель размерами 4780×990×160 мм, с нагрузкой 800 кг/м² и канатной арматурой АтV.
Система маркировки унифицирована. Она позволяет сразу определить назначение, типоразмеры, несущие характеристики, что упрощает проектирование и логистику.
Расчет нагрузок на железобетонные плиты перекрытия
При проектировании учитывают полный набор нагрузок, которые будут действовать на плиту в процессе эксплуатации. В расчет включают:
- Собственная масса — сколько весит плита в расчетной схеме.
- Конструктивные слои пола. Включают стяжку, тепло- и звукоизоляцию, финишное покрытие.
- Перегородки. Нагрузки от внутренних стен, перегородочных конструкций.
- Полезные нагрузки. Вес людей, мебели, оборудования.
- Кратковременные воздействия. Динамические усилия, возникающие при эксплуатации.
Для жилых зданий часто используют плиты с индексом «8», что соответствует нагрузке 800 кг/м². В промышленных зданиях требования выше, поэтому там применяют плитные элементы с увеличенной несущей способностью или ребристые конструкции, рассчитанные на большие нагрузки.
Производители в каталогах подробно описывают классы плит, схемы их опирания, допустимые нагрузки. В профильных материалах можно найти таблицы с характеристиками пустотных элементов, где указывается, как распределяется нагрузка при опирании на две, три или четыре стороны. На стадии проектирования дополнительно уточняют прогибы и трещиностойкость, чтобы исключить деформации в эксплуатации.
Выбор конкретного типоразмера связан с геометрией перекрытия, размерами панелей, схемой опирания. Например, ПК 60-12-8 имеет массу около 2100 кг. Для сравнения: сплошные панели аналогичных размеров значительно тяжелее, а ребристые плиты шириной 2980 мм достигают массы 2,6–2,8 т и более при высоте 400 мм. Эти значения используют при подборе грузоподъемных механизмов, а также при планировании строительно-монтажных циклов.
Выбор плит перекрытия
Выбор плитных элементов начинается с расчетной нагрузки, шага опор и строительной сетки. После этого уточняют размеры по координационным рядам, проверяют требования к огнестойкости/звукоизоляции, а также условия монтажа/транспортировки.
Для жилых домов чаще используют плиты ПК или ПБ. В офисных зданиях/торговых центрах также применяют ПК, ПБ или облегченные ПНО с учетом условий эксплуатации. Для объектов с крупными пролетами выбирают ребристые конструкции, а для инженерных сетей — плиты для крышек и днищ колодцев.
Надежный поставщик обязан подтвердить соответствие продукции требованиям стандартов, предоставить паспорта на изделия, инструкции по хранению/монтажу, а также схему строповки.
