Дорожная плита ПД 10

Железобетонная плита ПД 10 предназначается для строительства водопроводных или канализационных колодцах, которые монтируются на дорожном полотне. Без данного изделия сложно представить создание инженерных коммуникаций. Главной задачей является перераспределение нагрузки с колодезных бетонных колец на грунт.

Особенности плиты ПД 10

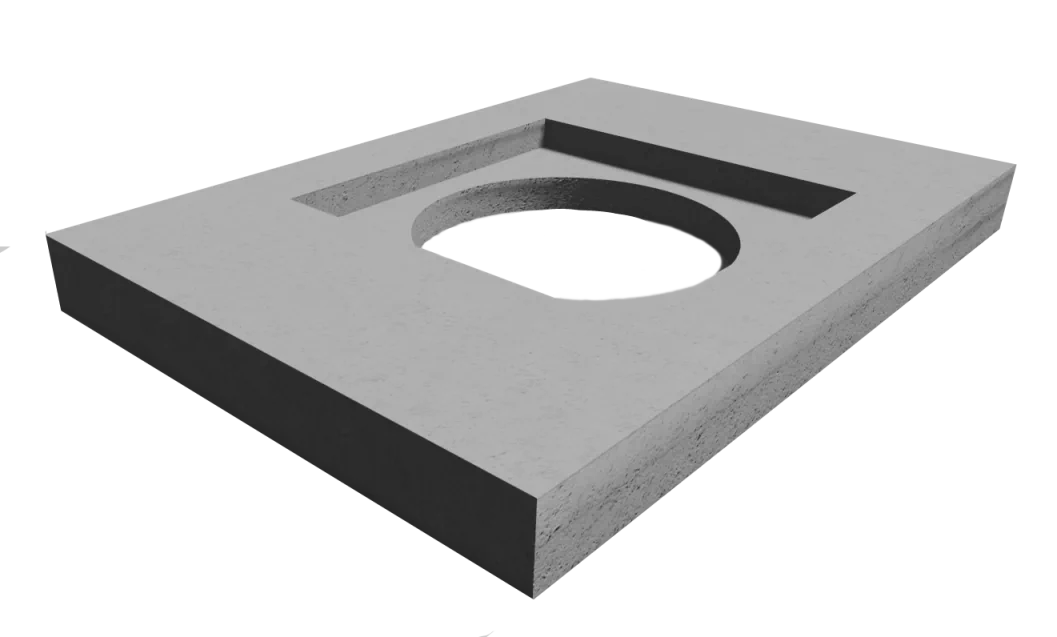

Конструкция предусматривает стандартную прямоугольную форму, главным отличием считается отверстие в центре. Оно применяется для установки над канализационным кольцом и последующей установки защитного люка. Имеется 4 монтажные петли, которые располагаются в верхней части изделия.

Технические характеристики

Серия 3.900.1-14 подробно устанавливает, какими параметрами должна обладать плита ПД 10. Необходимо остановиться на основных характеристиках:

1. Габариты. Длина 2800 мм, ширина 2000 мм, высота 220 мм, диаметр центрального отверстия составляет 1000 мм.
2. Масса 2500 килограмм.
3. Объем используемого бетона 0,99 м3, геометрический объем 1,232 кубометра.
4. Применяется тяжелый бетон класса прочности не ниже В20 и марки от М300.
5. Водонепроницаемость от W6 и морозостойкость не ниже F

Во время замешивания бетонной смеси, требуется ввести различные добавки. За счет изменения пропорций, можно добиться определенных качеств от конечного продукта. Это позволяет создавать ЖБИ с заданными характеристиками.

Армирование

На плиту будут приходиться значительные нагрузки, она должна выдерживать давление до 30 тонн. Подобных показателей сложно добиться только за счет качественного бетона. Требуется установка металлического каркаса. Используется стальная сетка из прутьев класса А-I и А-III. Для соединения между собой арматуры применяется сварка контактно-точечного типа. Согласно требованиям, металлические элементы каркаса должны быть скрыты слоем бетона на менее 30 мм толщиной. Это не относится к строповочным петлям, за которые ЖБИ перемещается. Они привариваются к каркасу и выступают за поверхность бетона, для изготовления используется сталь класса А-I.

Маркировка

На поверхность железобетонных плит ПД 10 наносится специальная информация. Маркировка обозначает характеристики и особенности изделия.

Согласно требованиям ГОСТ 13015-2012, помимо маркировки, необходимо указать дату производства, массу, логотип предприятия и номер партии. Следует использовать краску темных цветов, устойчивую к воздействию внешних факторов (в том числе, механическому истиранию).

Монтаж

Установка проводится с помощью крана, от техники не требуется высокой грузоподъемности. Монтажные работы включают:

1. Размещение колодезных колец друг на друга, соединение в единую конструкцию.
2. Засыпание свободного пространства снаружи до верхней части последнего кольца. Требуется создавать слои по 10 см, которые проливаются водой и трамбуются.
3. Размещение плиты ПД 10 над бетонными кольцами, установка.

Таким образом, канализация или инженерные системы будут защищены, а нагрузка со стороны ЖБИ перераспределяется на грунт.

Производство плит ПД 10 в Рязани

Предприятия используют технологию вибропрессования, поскольку она отлично зарекомендовала себя.

1. Многоразовая форма проходит процедуру очистки и подготовки.
2. Внутри собирается каркас из стальных прутков.
3. Замешивается бетон в соответствии с регламентом серии 3.900.1-14.
4. Состав заливается в форму под давлением, включается вибростол.
5. Заготовка помещается внутрь специальной камеры с оптимальным режимом температуры и влажности.
6. После 12-15 часов плита выходит на уровень прочности в 70% от проектного значения, ее можно извлекать.

Требуется провести контроль качества, чтобы получить технический паспорт. Хранение, перевозка и продажа допускается только при наличии данного документа. В список обязательных мероприятий входят лабораторные исследования, визуальный осмотр и проверка различных характеристик.

Преимущества

Если рассматривать прайс-лист, стоимость плиты ПД 10 выше, чем других ЖБИ данного класса. Это связано с особенностями формы (наличие отверстия) и сопутствующими сложностями при изготовлении. За счет снижения нагрузки на кольца бетонного колодца, существенно увеличивается срок их службы.

Изделие обладает рядом достоинств:

1. Долговечность. Плита прослужит десятилетия, поскольку практически не подвержена внешним воздействиям. Бетон успешно противостоит экстремальным температурам, контакту с влагой и не разрушается от органики.
2. Универсальность. Можно использовать на грунтах с различной несущей способностью. Это особенно актуально для Рязани, где в области часто встречаются заболоченные участки.
3. Прочность. Изделие выдерживает нагрузки до 30 тонн, что соответствует проезду крупного грузового автомобиля.
4. Простота монтажных работ. Не требуется привлекать профессионалов, а сами мероприятия проводятся в сжатые сроки. Сразу после установки, можно использовать конструкцию по назначению.

Плиты можно демонтировать и установить на новом месте, если они не были повреждены в процессе эксплуатации.

Хранение

Для складирования рекомендуется использовать крутые помещения. Когда это невозможно, обустраивается площадка с небольшим уклоном для стока воды. Плиты ПД 10 размещаются штабелями, высота которых не должна превышать 2-2,5 метра. Чтобы соседние изделия не соприкасались друг с другом, между ними укладываются прокладки. Это деревянные брусья толщиной от 30 мм. Когда речь заходит о прокладках в основании, их высота должна быть не меньше 50-80 мм.

Транспортировка

При погрузке или перемещении плит, необходимо работать с ЖБИ поодиночке. Исключение составляют ситуации, когда используется специальный тип такелажа, а кран обладает достаточно грузоподъемностью.

Что касается транспортировки, она выполняется с созданием штабелей, как и в случае с хранением. Их высота должна быть такой, чтобы при движении не возникало опасности переворота (обычно, не более 2 метров). Для дополнительной фиксации используется проволока из металла с сечением 6 мм. Нельзя сбрасывать плиты с платформы на грунт, поскольку это способно привести к возникновению трещин или иных деформаций.
